Moniteur série - Saisir la valeur d’une variable

Principe

Le moniteur série offre également la possibilité de saisir du texte au clavier dans un zone dédiée.

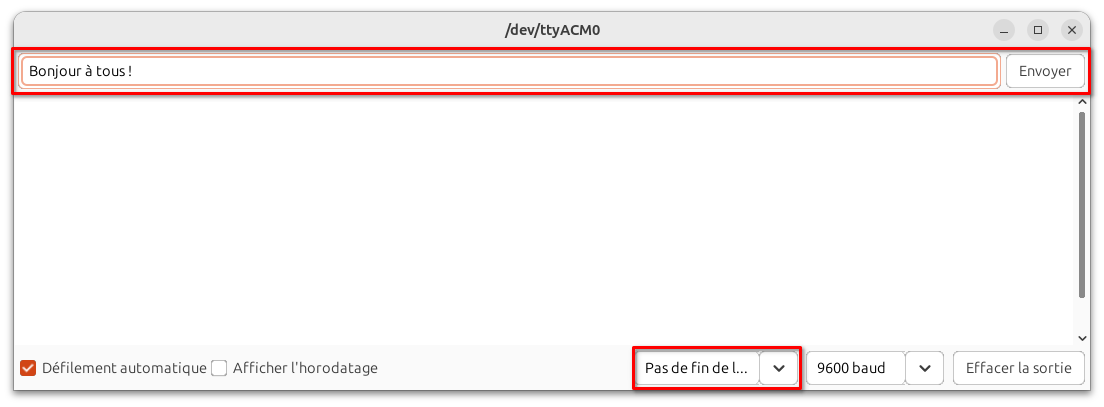

Saisie d’un texte dans le moniteur série

Pour valider le texte saisi, il faut cliquer sur le bouton « Envoyer » ou appuyer sur la touche « Entrée » du clavier.

Avertissement

Ne pas oublier de sélection l’option « Pas de fin de ligne » pour éviter un comportement anormal de la saisie.

Montage

Une LED en série avec une résistance de \(220~\rm\Omega\) est branchée sur la broche 11.

L’expérience consiste à faire varier l’intensité de la LED par Modulation de Largeur d’Impulsion (MLI ou PWM). La valeur du rapport cyclique est saisie au clavier

Programme

/*
 * PWM avec saisie du rapport cyclique (entier de 0 à 255) au clavier dans le moniteur série.
 * ATTENTION : Sélectionner "Pas de fin de ligne" dans le monitor série !!!
 * David THERINCOURT - 2025
 */

int LED = 11;            // LED connectée à la broche 11

void setup()
{
   Serial.begin(9600);   // Initialisation du port série
   pinMode(LED,OUTPUT);  // Configuration de la broche LED en sortie
}

void loop()
{

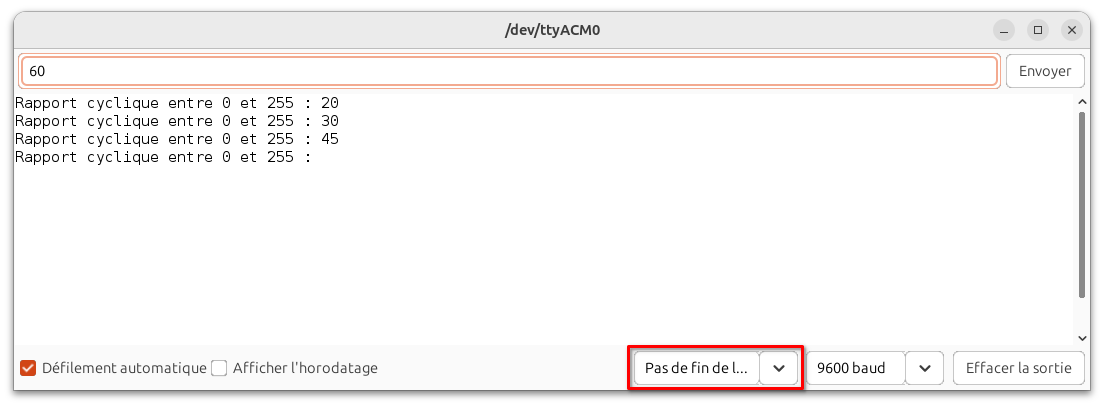

   Serial.print("Rapport cyclique entre 0 et 255 : ");  // Indication à l'utilisateur
   while (Serial.available()==0){}                      // Attente d'un message (Cocher "Pas de fin de ligne")
   int N = Serial.parseInt();                           // Extraction de la valeur numérique (entier)
   Serial.println(N);                                   // Affichage
   analogWrite(LED, N);                                 // Ecriture sur la sortie PWM
}

Quelques explications :

La valeur du rapport cyclique est entrée sous forme d’une chaîne de caractères dans la zone de saisie.
La méthode Serial.available() renvoie 0 tant que la saisie n’est pas validée par l’utilisateur.
Une fois la saisie validée, la méthode Serial.available() renvoie 1 et le programme sort de la boucle while.
Pour finir, la méthode Serial.parseInt() extrait un entier de la chaîne de caractères et renvoie sa valeur.
