Modifier l’intensité lumineuse d’une LED (sorties PWM)

Principe

La carte Arduino ne possède pas de vraies sorties analogiques. Mais il est possible de faire varier la valeur moyenne de la tension d’une sortie digitale (donc de faire varier l’intensité lumineuse d’une LED) en modifiant son rapport cyclique (durée de l’état haut par rapport à la période). C’est le principe de la Modulation à Largeur d’Impulsion (MLI) ou Pulse Width Modulation (PWM) en anglais.

Principe de la MLI ou PWM

La carte Arduino UNO est dotée de 6 sorties PWM sur les broches 3, 5, 6, 9, 10, 11.

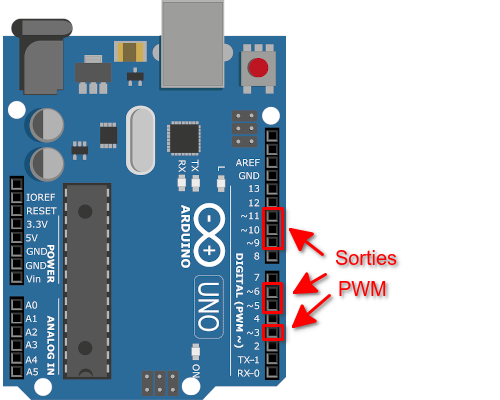

Soties PWM de l’Arduino Uno R3

Avertissement

La fréquence d’un signal PWM est fixée à 490 Hz pour un arduino Uno R3 !

Montage

Une LED en série avec une résistance de 220 \({\Omega}\) est branchée sur la broche 11.

Branchement d’une LED sur la broche 11

Programme en langage Arduino (C/C++)

#define LED 11           // LED connectée à la broche 11

void setup() {
  pinMode(LED,OUTPUT);   // Configuration de la broche LED en sortie
}

void loop() {
  analogWrite(LED,0);    // PWM à 0%
  delay(1000);           // Attendre 1 s
  analogWrite(LED,100);  // PWM à 100/255 = 39%
  delay(1000);           // Attendre 1 s
  analogWrite(LED,200);  // PWM à 200/255 = 78%
  delay(1000);           // Attendre 1 s
}

La fonction analogWrite(LED,duty) génère une modulation à largeur d’impulsion sur la broche 11 où duty est un nombre entier entre 0 et 255 respectivement pour un rapport cyclique entre 0% et 100%.

Applications

  • Variation de l’intensité lumineuse d’une LED.

  • Variation de la vitesse d’un moteur à courant continu.

  • Obtention d’une tension constante par filtrage passe-bas (limitée en fréquence).
