Capteur capacitif tactile

Un capteur tactile peut-être facilement fabriqué à partie d’une plaque conductrice (ex. plaque de circuit imprimé, papier en aluminium, …) de surface suffisante. Un film en plastique collé sur la plaque fait office d’isolant.

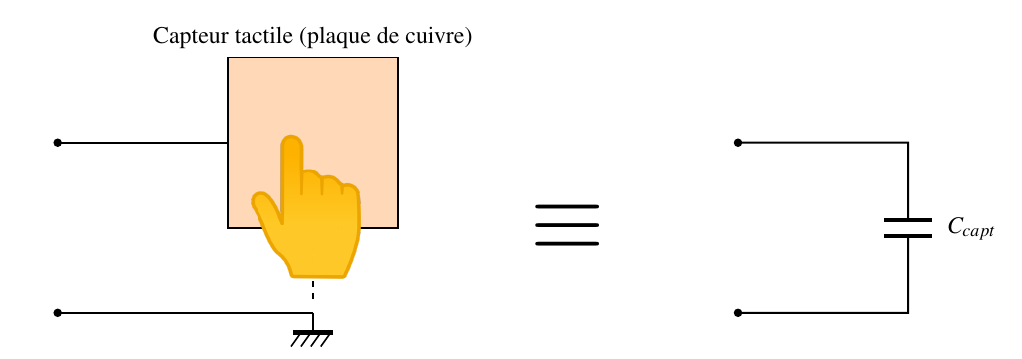

Equivalence d’un Capteur tactile capacitif

Par rapport à la terre, ce capteur tactile est équivalent à un condensateur de faible capacité (quelques centaines de pF). Cette capacité croît lorsque la main s’approche de la surface du capteur.

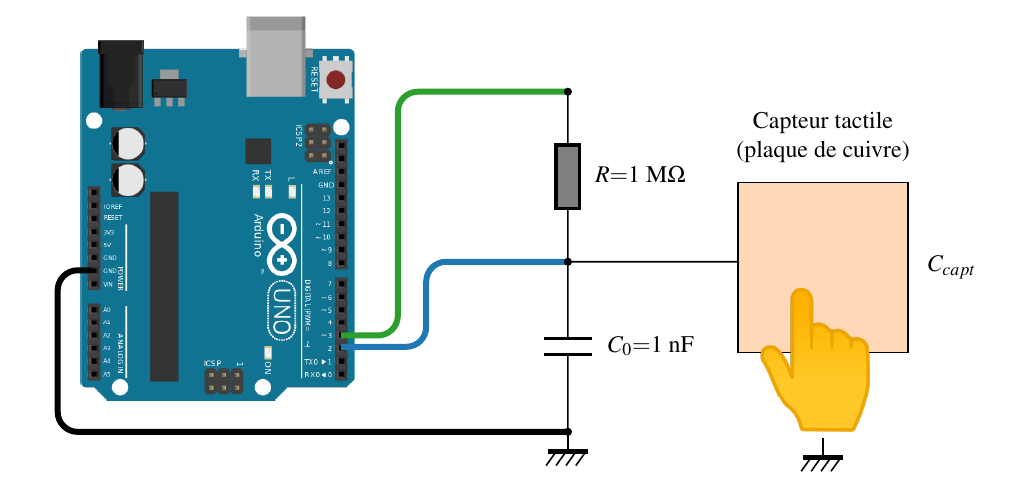

Montage

Un condensateur de capacité \(C_0\) est placé en parallèle avec le capteur dans le but de fixer une constante de temps minimale. Cet ensemble a pour capacité équivalente :

\[C_{eq} = C_0 + C_{capt}\]

Ainsi, en approchant la main de la surface du capteur, la capacité équivalente \(C_{eq}\) augmente.

La broche D3 de l’Arduino est utilisée pour charger (et décharge) le condensateur équivalent à travers une résistance de \(100~\rm M\Omega\) sous une tension constante de \(5~\rm V\).

La broche D2 détecte la moitié de la charge du condensateur. En effet, une entrée digitale bascule d’un niveau logique 0 à un niveau logique 1 avec une tension de seuil environ égale à \(\dfrac{V_{CC}}{2} = \dfrac{5,0}{2} = 2,5~\rm V\).

Durées de basculement de la broche D2

Plus la valeur de la capacité est élevée, plus le basculement de l’entrée D2 est retardé !

On mesure les instants \(t_0\) et \(t_1\) pour lesquels l’entrée D2 change d’état sans contact puis avec contact.

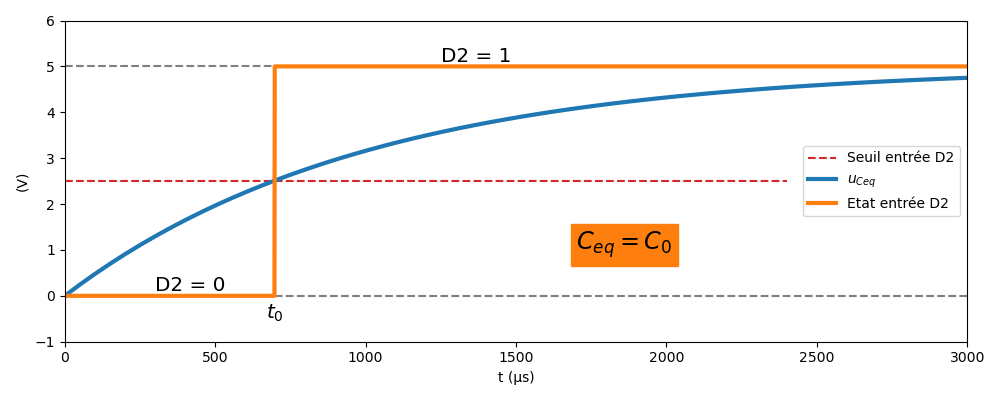

Basculement de l’entrée digitale D2 **sans contact**

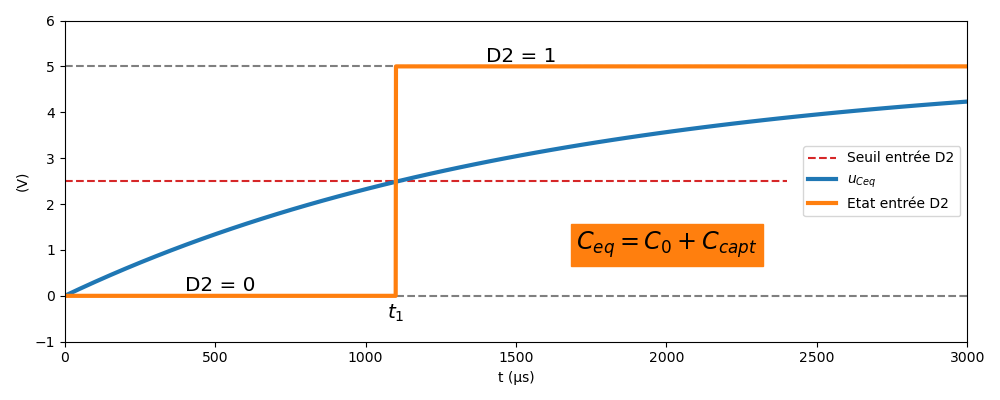

Basculement de l’entrée digitale D2 **avec contact**

Le programme ci-dessous utilise une interruption qui détecte le basculement sur un front montant de l’entrée D2. Au déclenchement de cette interruption, la fonction detection() est exécutée. Cette fonction mesure et affiche l’instant où l’entrée D2 bascule.

/* Capteur capacitif tactile
 * Mesure de la durée du basculement de l'entrée digitale D2 (seuil de 2,5V)
 * David THERINCOURT - 2025
 */

int pinD3 = 3;  // Broche D3
int pinD2 = 2;  // Broche D2

unsigned long t_init;            // Instant initial
unsigned long t_rise;            // Instant de basculement

void setup() {
   Serial.begin(9600);            // Initialisation du port série
   pinMode(pinD3, OUTPUT);        // broche D3 en sortie (charge condensateur)
   pinMode(pinD2, INPUT);         // broche D2 en entrée (lecture tension condensateur)
   attachInterrupt(digitalPinToInterrupt(pinD2),  detection, RISING); // Parmetrage interruption
}

void loop() {
   // DEBUT CHARGE COMPLETE
   digitalWrite(pinD3, 1);        // D3 à 5V
   t_init = micros();             // Mesure instant début
   delay(500);                    // Temporisation pour charge complète

   // DEBUT DECHAGRE COMPLETE
   digitalWrite(pinD3, 0);        // Début décharge du condensateur
   delay(500);                    // Temporisation pour charge complète
}

void detection() {
   t_rise = micros();             // Mesure instant du basculement de 0 à 5V
   Serial.print(t_rise - t_init); // Affichage durée de basculement
   Serial.println(" µs");         // Affichage unité + saut de ligne
}

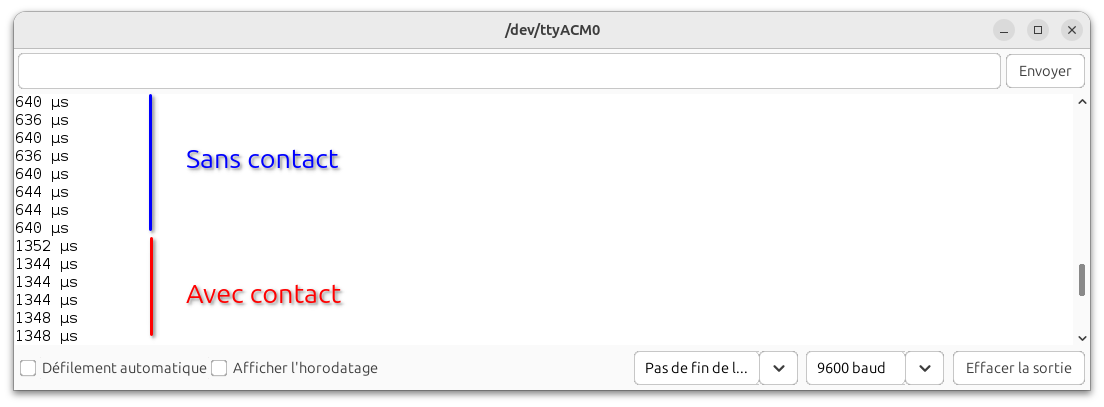

On mesure donc :

\[t_0 \approx 640~\rm µs \qquad t_1 \approx 1350~\rm µs\]

Avertissement

La fonction micros() renvoie une durée avec une résolution de \(4~\rm µs\).

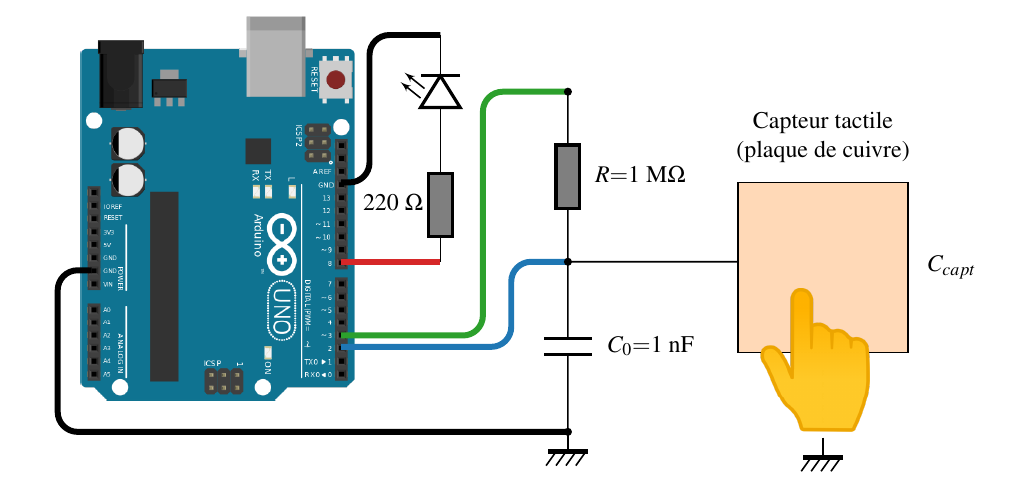

Programme final

En choisissant de lire l’état logique de la broche D2 à l’instant \(t_m\) tel que :

\[t_{m} = \dfrac{t_0+t_1}{2} = \dfrac{640+1350}{2} \approx 1000 \rm \mu s\]

On obtient :

1 sans contact (LED allumée)
0 avec contact (LED éteinte)

/* Capteur capacitif tactile
 * R = 1M    C = 1nF  + plaque epoxy cuivrée 30cm x 10cm
 * David THERINCOURT - 2025
 */

int pinD3  = 3; // Broche D3 pour la charge
int pinD2  = 2; // Broche D2 pour la lecture de la tension du condensateur
int pinLed = 8; // Broche LED
int etat;       // Etat de D3

void setup() {
   Serial.begin(9600);          // Initialisation du port série
   pinMode(pinD3, OUTPUT);      // D2 en sortie (charge condensateur)
   pinMode(pinD2, INPUT);       // D3 en entrée (lecture tension condensateur)
   pinMode(pinLed, OUTPUT);     // LED sur broche 8
}

void loop() {
   // CHARGE DU CONDENSATEUR
   digitalWrite(pinD3, HIGH);   // D3 à 5V
   delayMicroseconds(1000);     // Temporisation en µs
   etat = digitalRead(pinD2);   // Lecture de l'état logique de D2
   Serial.println(etat);        // Affichage de l'état logique de D2
   digitalWrite(pinLed, etat);  // Allumer/éteindre la LED

   // DECHARGE TOTALE
   digitalWrite(pinD3, 0);      // D3 à 0V
   delay(1000);                 // Temporisation de 1s
}
