Afficheur LCD

Ce sont des afficheurs génériques de 32 caractères disposés sur 2 lignes. Ils ont la particularité d’être simple à mettre en œuvre. Il en existe deux types.

Afficheur LCD 16x2 sur port I2C

Principe

Ce sont les mêmes afficheurs que précédement mais avec un port série de données (I2C) nécessitant moins de cables (4 en tout).

Module Grove - LCD RGB Backlight (image : http://wiki.seeedstudio.com)

Chaque afficheur utilise sa propre librairie (ex. rgb_lcd.h pour le Grove LCD RGB Backlight) en plus de la librairie wire.h qui est obligatoire pour la gestion du port I2C.

Montage

Modules Grove (image : http://wiki.seeedstudio.com)

Programme en langage Arduino

Télécharger ici le fichier Grove_LCD_RGB_Backlight-master.zip pour l’installation de la librairie rgb_lcd avant la compilation du programme.

/*
 * Exemple affichage sur LCD 2x16 RGB I2C Grove
 */


#include <Wire.h>       // Importation librairie gestion port I2C
#include "rgb_lcd.h"    // Importation librairie gestion afficheur LCD I2C Grove

rgb_lcd lcd;            // Déclaration de l'afficheur

const int colorR = 255; // Couleur fond écran
const int colorG = 0;
const int colorB = 0;

void setup()
{
    lcd.begin(16, 2);                      // Fixe 2 colonnes et 16 caractères/ligne
    lcd.setRGB(colorR, colorG, colorB);    // Fixe couleur de fond
    lcd.print("hello, world!");            // Affiche texte
    delay(1000);                           // Temporisation 1s
}

void loop()
{
    lcd.setCursor(0, 1);                  // Déplace le curseur
    lcd.print(millis()/1000);             // Affiche le temps écoulé en s (timer interne)
    delay(100);                           // Temporisation 1s
}

Pour les versions plus simple sans rétro-éclairage RGB :

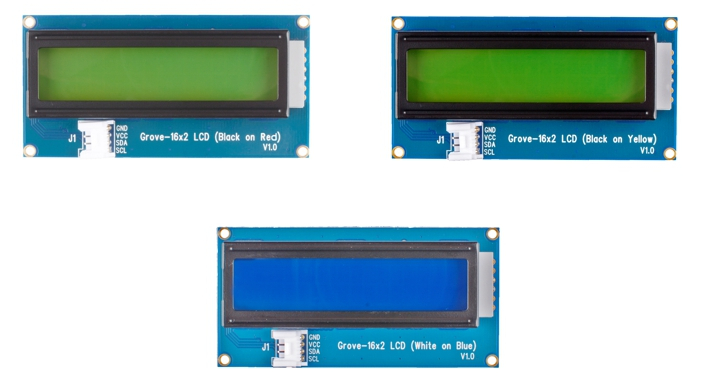

Grove LCD 16x12 (image: http://wiki.seeedstudio.com)

/*
 * Exemple affichage sur LCD 2x16 I2C Grove sans RGB
 */

#include <Wire.h>
#include "rgb_lcd.h"

rgb_lcd lcd;         // Déclation de l'afficheur LCD branché sur un port I2C

void setup()
{
   lcd.begin(16, 2);  // Initialisation de l'afficheur LCD sur 2 lignes à 16 caractères
}

void loop()
{
   lcd.setCursor(0, 0);        // Placement du curseur
   lcd.print("Bonjour !");     // Affichage de la valeur de la tension
   delay(1000);                // Pause de 1000 ms
}

Afficheur LCD 16x2 sur port parallèle

Principe

Le pilotage d’un afficheur LCD 16x2 nécessite de 6 broches numériques. Pour éviter un câblage trop complexe, le plus simple est de fixer sur la carte de développement un « shield » afficheur.

Programme en langage Arduino (C/C++)

/*
 * Exemple d'utilisation d'un écran LCD 16x2 parallèle
 */

#include <LiquidCrystal.h>        // Importation de la librairie LiquidCrystal

LiquidCrystal lcd(12, 11, 5, 4, 3, 2);  // Brochage de l'afficheur

void setup() {
  lcd.begin(16, 2);               // fixe le nombre de colonnes et de lignes de l afficheur
}

void loop() {
  lcd.setCursor(5,0);             // place le curseur à la colonne 5 et à la ligne 0
  lcd.print("Bonjour");           // Affiche un texte
  lcd.setCursor(0,1);             // place le curseur à la colonne 0 et à la ligne 1
  lcd.print("tout le monde !");   // Affiche un autre texte
}

Note

Il sera peut-être necessaire d’installer la librairie LiquidCrystal dans le logiciel Arduino.

En résumé

Instruction	Description
`#include <LiquidCrystal.h>`	Importe la librairie de gestion de l’afficheur LCD
`LiquidCrystal lcd(12, 11, 5, 4, 3, 2)`	Déclare l’afficheur en précisant les numéros de broches
`lcd.begin(16, 2)`	Fixe le nombre de colonnes et de lignes de l’afficheur
`lcd.setCursor(col,line)`	Positionne le cuseur
`lcd.print(variable)`	Affiche le contenu d’une variable à la position du curseur
