Programmes du lycée

Capteur résistif - CTN (seconde générale)

Branchement d’une CTN sur l’entrée analogique pin0

# Mesure de la resistance d'une CTN
from microbit import *

Ro = 10e3                   # Résistance série

while True:
   N = pin0.read_analog()   # Mesure de la tension
   R = Ro*N/(1023-N)        # Calcul de R
   print("R =", R)          # Affichage
   sleep(1000)              # Temporisation

Application : thermomètre numérique

# Mesure de la resistance d'une CTN et calcul de la température
# Calcul de la température à partir de la relation de Steinhart-Hart
from microbit import *
from math import log

Ro = 10e3     # Résistance série
A = 1.0832e-3 # Coefficients de Steinhart-Hart
B = 2.1723e-4 # ...
C = 3.2770e-7 # ...

while True:
   N = pin0.read_analog()                       # Mesure de la tension
   R = Ro*N/(1023-N)                            # Calcul de R
   T = 1/(A + B*log(R) + C*log(R)**3) - 273.15  # Relation de Steinhart-Hart
   print("R =", R, "T =", T)                    # Affichage
   sleep(1000)                                  # Temporisation

Mesurer une pression - Loi de Mariotte (première générale)

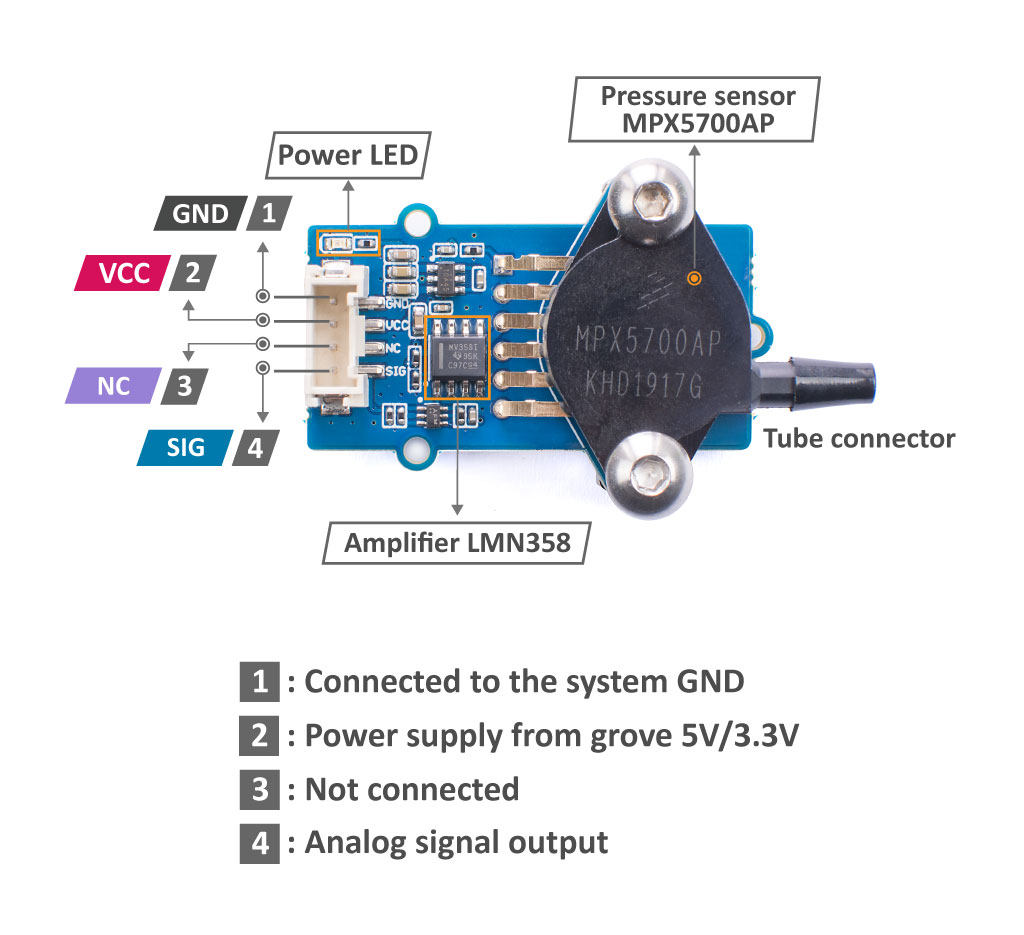

Capteur MPX5700AP Grove (15 kPa à 700 kPa) (image : seeedstudio)

Cet exemple utilise également un module Grove MPX5700AP (15-700 kPa). Les mesures sont affichées au format CSV pour exploitation avec un tableur, Regressi, Latis ou Python par un copier-coller.

# Vérification de la loi de Boyle-Mariotte avec module Grove MPX5700AP 15-700 kPa > 0.2-4.7 V
from microbit import *

Vcc = 3.09    # Mesure au voltmètre entre 3V3 et GND
No  = 4       # Décalage (entier) obtenu pour une tension de OV

Pmin = 15     # Pression minimale
Pmax = 700    # Pression maximale
            # Amplification = 3,3/4,7 = 0.702
Umin = 0.14   # Tension minimale (0.2V * 0.702 = 0.140V) N=44
Umax = 3.3    # Tension maximale (4.7V * 0.702 = 3.300V) N=1023

volume   = [60,50,40,35,30,25]    # Proposition de volumes - 40 mL pour pression atmosphérique
pression = []                     # Tableau des pressions

# Mesures
for vol in volume :                                   # Parcours des volumes prédéfinis
   input("Régler le volume sur " + str(vol) + " mL") # Validation du réglage du volume
   N = pin1.read_analog()                            # Lecture de la tension numérique (10 bit)
   U = (N-No)*Vcc/(1023-No)                          # Calcul de la tension
   P = (Pmax-Pmin)/(Umax-Umin)*(U-Umin) + Pmin       # Calcul de la pression
   print(P, "kPa")                                   # Affichage de la pression
   pression.append(P)                                # Ajout de la mesure dans le tableau de pression

# Affichage au format CSV
print("V ; P")                        # Affichage entête des grandeurs
print("mL ; hPa")                     # Affichage entête des unités
for i in range(len(volume)):          # Parcours des points de mesures
   print(volume[i],";",pression[i])  # Affichage des mesures

Résultats :

Régler le volume sur 60 mL
79.3083 kPa
Régler le volume sur 50 mL
91.1404 kPa
Régler le volume sur 40 mL
109.546 kPa
Régler le volume sur 35 mL
122.693 kPa
Régler le volume sur 30 mL
137.154 kPa
Régler le volume sur 25 mL
160.161 kPa

V ; P
mL ; kPa
60 ; 79.3083
50 ; 91.1404
40 ; 109.546
35 ; 122.693
30 ; 137.154
25 ; 160.161
