Condensateur - Mesurer une constante de temps avec le comparateur analogique

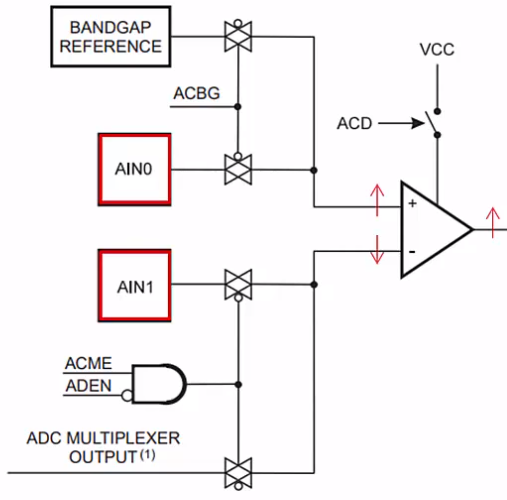

Comparateur analogique de l’Arduino

Montage

La tension de référence égale à 63% de VCC est appliquée sur AINO à l’aide d’un potentiomètre.
La tension du condensateur est appliquée sur AIN1.
Le circuit RC est chargé par la broche D8.

Le basculement (front montant) du comparateur analogique de l’Arduino se fait lorsque la tension du condensateur atteint la tension de référence (63% de la valeur finale).

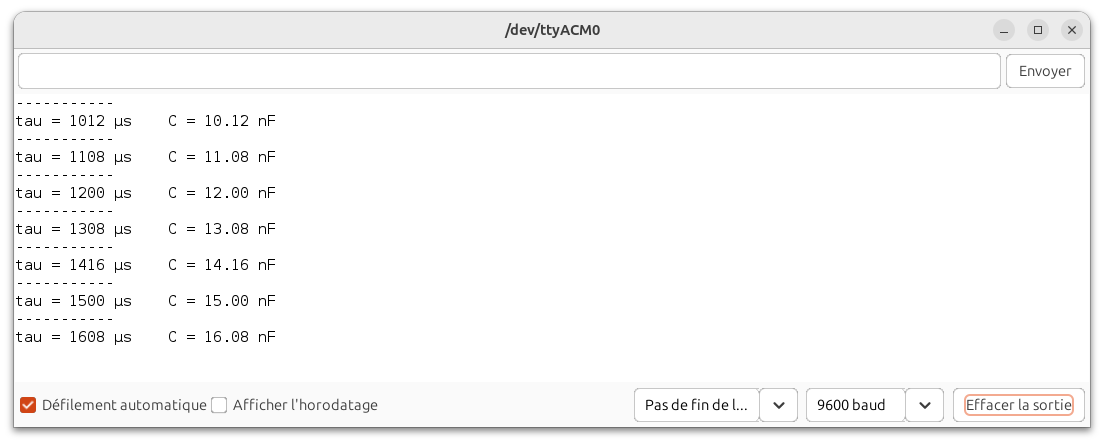

Mesure de la constante de temps

/* Mesure de la constante de temps d'un circuit RC
 * avec le comparateur analogique d'un Arduino Uno R3
 * David THERINCOURT - 2025
 */

#include "analogComp.h"

unsigned long t0;  // 32 bits
unsigned long t1;
unsigned long tau;
float C;
float R = 1.0E6;

void setup() {
   Serial.begin(9600);
   Serial.println("-----------");

   analogComparator.setOn(AIN0, AIN1); //we instruct the lib to use voltages on the pins
   analogComparator.enableInterrupt(changeStatus, RISING);

   pinMode(8,OUTPUT);      // Broche digitale en sortie

   // DECHARGE COMPLETE
   digitalWrite(8,LOW);    // Décharge condensateur avant mesure
   delay(1000);               // pendant 1 s


   // DEBUT CHARGE
   digitalWrite(8,HIGH);   // Début charge condensateur
   t0 = micros();             // Mesure instant initial
}

void loop() {

}

void changeStatus() {
   analogComparator.disableInterrupt();
   t1 = micros();             // Mesure instant où seuil atteint
   tau = t1 - t0;              // Calcul de tau
   C = tau/R * 1E4;
   Serial.print("tau = ");
   Serial.print(tau);          // Début affichage
   Serial.print(" µs \t C = ");
   Serial.print(C);          // Début affichage
   Serial.println(" nF");
}
