Moniteur série : saisir une valeur au clavier

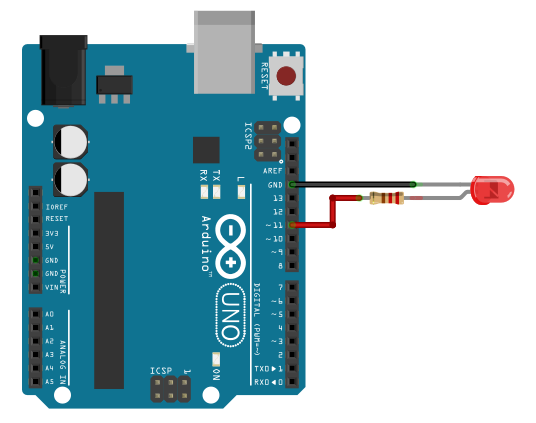

Montage

Une LED en série avec une résistance de 220 \({\Omega}\) est branchée sur la broche 11.

Programme

Le programme ci-dessous contrôle l’intensité de la LED interne d’un Arduino avec le clavier.

Le rapport cyclique (entier entre 0 et 255) est saisie au clavier dans le moniteur série avec la fonction parseInt() de la librairie Serial.
Un signal PWM est généré sur la broche 11 (LED interne) avec la fonction analogWrite().

// PWM avec saisie du rapport cyclique (entier de 0 à 255) au clavier dans le moniteur série.
// ATTENTION : Sélectionner "Pas de fin de ligne" dans le monitor série !!!
// David THERINCOURT 2025

#define LED 11           // LED connectée à la broche 11

void setup()
{
   Serial.begin(9600);   // Initialisation du port série
   pinMode(LED,OUTPUT);  // Configuration de la broche LED en sortie
}

void loop()
{
   Serial.print("Rapport cyclique entre 0 et 255 : ");  // Indication à l'utilisateur
   while (Serial.available()==0){}                      // Attente d'un message (Cocher "Pas de fin de ligne")
   int N = Serial.parseInt();                           // Extraction de la valeur numérique (entier)
   Serial.println(N);                                   // Affichage de N
   analogWrite(LED, N);                                 // Ecriture sur la sortie PWM
}
